Где в ЦОД нужен решетчатый настил, а где фальшпол
Кратко: сварной решетчатый настил и фальшпол нельзя считать взаимозаменяемыми покрытиями. Фальшпол чаще используют в серверных помещениях, где требуется ровная закрытая поверхность и доступ к пространству под полом. Сварной настил подходит для инженерных площадок, переходов, технических этажей и зон обслуживания оборудования. На практике оптимальным решением часто становится сочетание двух систем.
При проектировании центра обработки данных необходимо организовать доступ к серверному и инженерному оборудованию, разместить коммуникации, обеспечить безопасное перемещение персонала и сохранить возможность модернизации объекта. Выбор покрытия влияет не только на удобство эксплуатации, но и на вентиляцию, распределение нагрузки, пожарную безопасность и скорость обслуживания систем.
Чем отличаются конструкции
Как устроен фальшпол
Фальшпол представляет собой модульную систему из панелей, установленных на регулируемых опорах. Между основным перекрытием и поверхностью пола образуется пространство, в котором можно прокладывать кабели, отдельные трубопроводы и другие инженерные сети.
Система создаёт ровную поверхность, удобную для размещения серверных стоек, перемещения оборудования и работы персонала. При необходимости отдельную панель можно поднять и получить доступ к коммуникациям. Высота подпольного пространства определяется проектом и может меняться в зависимости от количества инженерных сетей.
Как устроен сварной настил
Сварной решетчатый настил состоит из несущих полос и приваренных к ним связующих прутков. Несущие полосы опираются на балки или другие элементы металлоконструкции и воспринимают основную нагрузку.
Открытая ячеистая поверхность свободно пропускает воздух, воду и свет, позволяет визуально контролировать расположенные ниже коммуникации и не требует устройства сплошного основания. Панели можно изготовить с вырезами, обрамлениями и размерами, соответствующими конкретной площадке.
Почему в серверных помещениях чаще применяют фальшпол
В серверном зале важна ровная поверхность без крупных открытых ячеек. По ней перемещают стойки, источники бесперебойного питания, тележки и монтажное оборудование. Закрытые модульные панели удобнее для таких операций и снижают риск падения мелких деталей под покрытие.
Подпольное пространство может использоваться для прокладки кабелей и организации подачи охлаждённого воздуха. Для этого применяют обычные и перфорированные панели, а расположение вентиляционных элементов согласовывают с компоновкой серверных стоек.
При выборе фальшпола необходимо учитывать:
- массу серверных стоек и другого оборудования;
- распределённые и сосредоточенные нагрузки;
- нагрузку от колёс при перемещении оборудования;
- высоту пространства под панелями;
- размещение кабельных трасс и воздушных потоков;
- необходимость антистатического исполнения;
- порядок доступа к коммуникациям.
Фальшпол не следует выбирать только по допустимой нагрузке на одну панель. Необходимо оценивать всю систему: панели, опоры, стрингеры, основание и схему размещения оборудования.
Где преимущества получает сварной настил
За пределами серверного зала условия меняются. На технических этажах и инженерных площадках располагаются системы охлаждения, вентиляционные установки, насосы, трубопроводы, кабельные лотки и другое оборудование. Здесь часто требуется не закрытая поверхность, а прочный проход, не препятствующий движению воздуха и отводу воды.
Сварной настил целесообразно рассматривать для следующих участков:
- площадок обслуживания холодильного оборудования;
- технических этажей и инженерных галерей;
- переходов над трубопроводами и кабельными трассами;
- кровельных площадок возле климатического оборудования;
- лестниц, мостиков и эвакуационных проходов;
- съёмных секций над инженерными коммуникациями;
- площадок, на которых возможны влага и загрязнения.
Открытая структура облегчает осмотр пространства под площадкой. Персонал может быстрее обнаружить протечку, повреждение кабельной трассы или загрязнение. Для доступа к оборудованию отдельные секции делают съёмными и фиксируют подходящим крепежом для решетчатого настила.
Сравнение сварного настила и фальшпола
| Критерий | Сварной настил | Фальшпол |
|---|---|---|
| Тип поверхности | Открытая ячеистая | Сплошная модульная |
| Основная область применения | Инженерные площадки, переходы, технические этажи | Серверные и аппаратные помещения |
| Прохождение воздуха | Свободное через ячейки | Через специально предусмотренные панели |
| Доступ к коммуникациям | Визуальный контроль и съёмные секции | Подъём отдельных панелей |
| Отвод воды | Вода проходит через поверхность | Требуется исключить попадание воды под панели |
| Перемещение оборудования на колёсах | Требует специального расчёта и подходящей ячейки | Удобно при достаточной несущей способности |
| Обход сложных коммуникаций | Панели изготавливаются с вырезами по проекту | Панели и опоры адаптируются к раскладке помещения |
Сравнение показывает, что вопрос «какое покрытие лучше» поставлен некорректно. Выбирать следует не один материал для всего объекта, а решение для каждой функциональной зоны.
Когда стоит сочетать обе системы

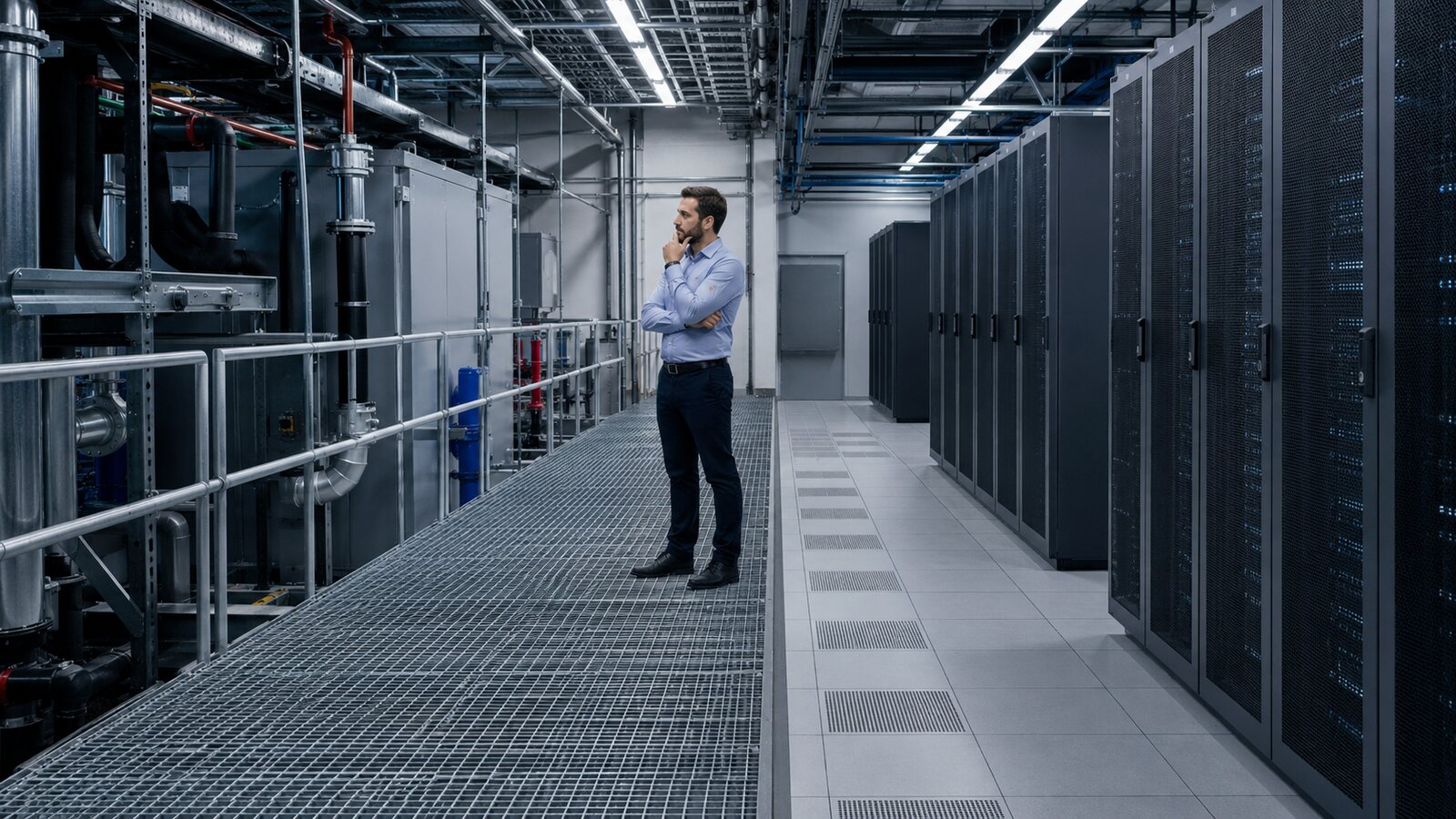

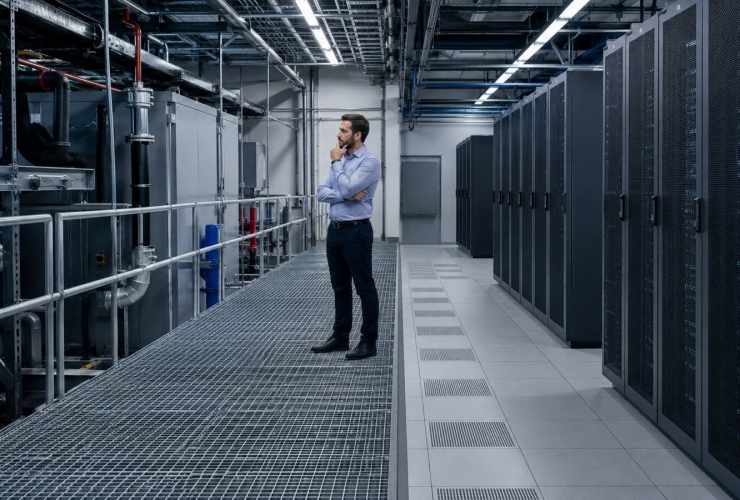

В современном ЦОД фальшпол и решетчатый настил могут работать совместно. Например, в серверном зале устраивается закрытый модульный пол, а вокруг чиллеров, вентиляционных установок и трубопроводов монтируются площадки из сварного настила.
Типовой пример зонирования
В серверной требуется перемещать стойки и выполнять частую перекладку кабелей. Здесь применяется фальшпол. На соседнем техническом уровне расположены насосы и трубопроводы, к которым нужен постоянный доступ. Для проходов и площадок обслуживания используется сварной настил с отдельными съёмными секциями.
Такое разделение позволяет не заставлять одну систему выполнять несвойственные ей функции. Серверная получает ровное покрытие, а инженерная зона — открытую и устойчивую площадку, не препятствующую вентиляции и осмотру коммуникаций.
Какие ошибки возникают при выборе покрытия
Одинаковое решение для всех помещений
Попытка применить один тип пола на всём объекте может привести к дополнительным расходам. Фальшпол на открытой или влажной инженерной площадке потребует сложной защиты, а сварной настил в зоне частого перемещения небольших колёс может оказаться неудобным.
Выбор без расчёта фактических нагрузок
Нельзя ориентироваться только на массу оборудования. Следует учитывать площадь его опоры, возможное перемещение, динамические воздействия и временные нагрузки во время ремонта. Для предварительной оценки параметров настила используются таблицы нагрузок.
Игнорирование направления несущих полос
У сварного настила несущие полосы должны перекрывать пролёт и опираться на элементы каркаса. Разворот панели на 90 градусов меняет схему передачи нагрузки. Направление полос необходимо показывать на монтажной раскладке.
Отсутствие съёмных участков
Если под покрытием расположены обслуживаемые кабели, арматура или трубопроводы, доступ к ним нужно предусмотреть заранее. Демонтаж случайной панели или резка на объекте увеличивают время ремонта и могут повредить защитное покрытие.
Как принять решение на этапе проектирования
Для каждой зоны ЦОД следует последовательно определить:
- назначение помещения и режим его эксплуатации;
- тип оборудования и характер нагрузок;
- необходимость перемещения техники на колёсах;
- расположение кабелей, трубопроводов и воздуховодов;
- требования к вентиляции и отводу воды;
- условия влажности и коррозионного воздействия;
- частоту доступа к пространству под покрытием;
- требования к съёмным секциям и креплениям.
Для сложных инженерных площадок рекомендуется подготовить монтажную раскладку с размерами панелей, вырезами и направлением несущих полос. Компания «Решнастил» выполняет проектирование и разработку чертежей КМД по исходной документации заказчика.
Выбирайте покрытие по функции конкретной зоны
Фальшпол оптимален там, где необходима ровная закрытая поверхность, регулярное перемещение оборудования и организованное подпольное пространство. Сварной настил эффективен на инженерных площадках, переходах и технических уровнях, где важны прочность, вентиляция, отвод воды и визуальный контроль коммуникаций.
Разделение ЦОД на функциональные зоны позволяет использовать преимущества обеих систем. Решение следует принимать по расчётным нагрузкам, опорной схеме, условиям эксплуатации и требованиям к обслуживанию, а не только по цене квадратного метра.
